飞行员座舱
R-863 V/UHF射频波段选择器
•上：调频波段
•下：AM波段
发动机防尘系统电源开关
•向上：打开
•向下：关闭
R-863 V/UHF无线电频道选择器
R-863 V/UHF无线电应急接收器开关
•向上：打开
•向下：关闭
R-863无线电寻的模式开关
•上:ARK-U2装置的ADF（自动定向）寻的
•下：ADF归零关闭
R-863 V/UHF无线电静噪开关
•向上：静噪开
•向下：静噪关
R-863 V/UHF无线电音量控制旋钮
R-863 V/UHF无线信道指示器

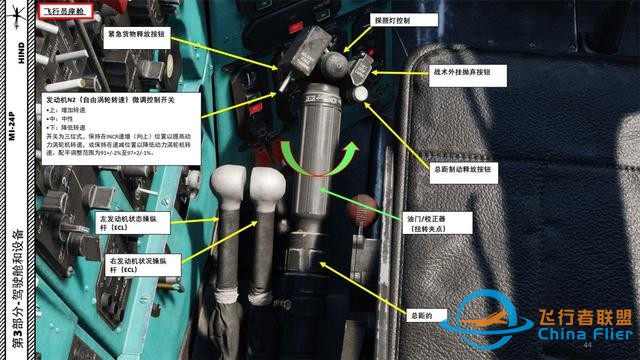

右发动机状况操纵杆（ECL）
左发动机状态操纵杆（ECL）
紧急货物释放按钮
飞行员座舱
发动机N2（自由涡轮转速）微调控制开关
•上：增加转速
•中：中性
•下：降低转速
开关为三位式，保持在INCR递增（向上）位置以提高动力涡轮机转速，或保持在递减位置以降低动力涡轮机转速。配平调整范围为91 /-2%至97 2/-1%。
总距的
油门/校正器
（扭转夹点）
总距制动释放按钮
战术外挂抛弃按钮
探照灯控制
滑行灯开关
•向上：打开
•向下：关闭
导航灯开关
•向上：明亮
•中间：关闭
•向下：昏暗
导航灯代码按钮
该按钮用于切换导航灯，并将其用作摩尔斯电码信号，以便友军识别。
主液压系统压力（kg/cm2）
公用工程液压系统压力（kg/cm2）
飞行员座舱
备用液压系统压力（kg/cm2）
备用液压系统关闭开关
着陆灯开关
•向上：灯亮（控制）
•中间：关闭
•向下：收回 科技教育 请搜索： DCS 中文指南 |
