分享即成长。大家好，欢迎关注阮工频道 就像那句歌词：「原来我就是那一只，酒醉的蝴蝶，怎么也飞不出，花花的世界」 每天面对飞机上各种花花绿绿指示，我们可能更多的是关注一些红色、琥珀色的指示，并不会过多的关注白色的指示。
比如上图ND上的TAS - - -，地面上真空速大于100节之前，都显示的是TAS - - -
如果有一天，突然有人发现这个显示不见了呢？
01 事件背景 某737NG飞机，推出双发起动好后，刚刚滑出后，机组发现机长侧的TAS---显示消失，而副驾驶侧有显示TAS - - -：
▲ 机长侧「TAS - - -」显示消失

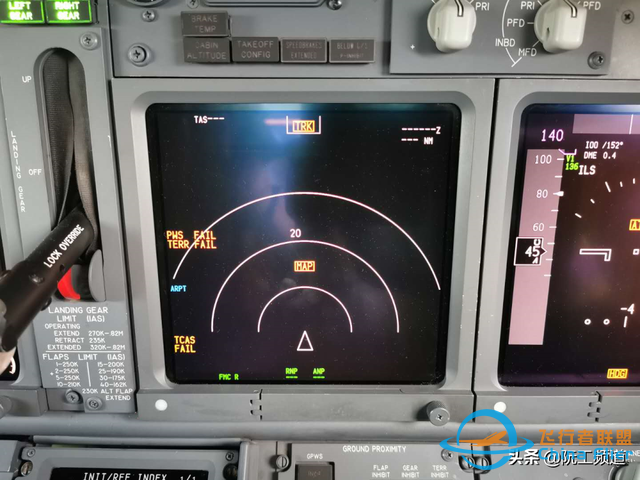

▲ 副驾驶侧「TAS - - -」显示正常 飞机滑回排故。 滑回后重新校准惯导，显示正常。参考FIM 34-21 TASK 827 完成ADIRU相关测试检查正常：
CDS BITE发现有历史里有4条代码：
31-65060 = Airspeed Disagree 31-65050 = Altitude Disagree 31-65020 = Roll Disagree 31-65010 = Pitch Disagree 开始怀疑为ADIRU的问题，但是仔细从这些代码UTC时间来看，都不是机组反映故障的时间，而是飞机滑回后机务进行测试的时间，所以怀疑是干扰代码。 DEU1 当前正常，自测试通过：
另外，其他MCC工程师曾碰到过TAT故障导致的类似问题：
TAT故障发动机EEC会记录故障代码，但是这架飞机双发EEC均没有记录任何代码：
02 故障分析 由于飞机转为AOG停场排故，后面去飞机上看了一下： 其实不校准惯导，TAS - - - 也是会显示的：
除非拨出ADIRU的跳开关，相应侧的TAS - - - 才会没有显示：
所以认为故障的消失应该和重新校准惯导没有关系。怀疑问题可能出在： 1. 线路问题，振动导致时好时坏 2. 加温对信号的影响 排故定为试慢车，把左惯导跳开关拨了，试试EEC记录不记录TAT代码，确定下是否为TAT的问题。 试车确认发动机慢车测试EEC并不会记录代码，合上左惯导跳开关，再试车。试车开始都是正常的，过了几分钟发现发动机输入监控里TAT ADIRU 1的温度突然变为---，同时机长侧的TAS - - - 显示消失，故障重现了：

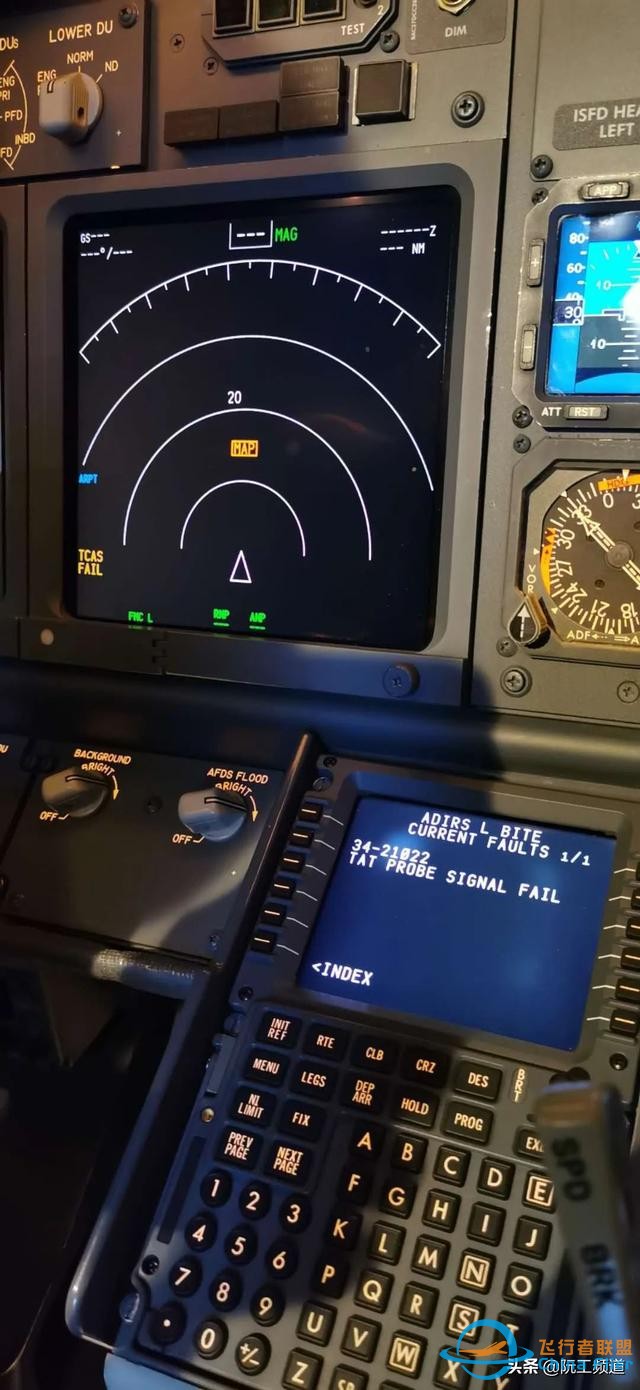

将惯导打开，CDU上进入ADIRU BITE页面，左惯导有当前代码 34-21022，TAT PROBE SIGNAL FAIL：
更换TAT探头，详细目视检查相应接头和导线未见损坏，再次测试和试车检查正常。后续再计划重新详细检查TAT-ADIRU的线路。 03 故障总结 这个故障主要的难点在于在飞机上没有记录到故障代码，包括最应该会记录故障代码的ADIRU，在CURRENT STATUS和INFLIGHT FAULTS里都没有留下代码。 原因可能是飞机刚开始滑行，ADIRU还没有开始飞行航段计数，所以故障只会存在CURRENT STATUS里，而机组滑回后，按照标准操作将惯导关闭了，维修人员在查看ADIRU的故障时，需要打开惯导，而打开惯导后，故障就碰巧消失了，导致CURRENT STATUS里也没有故障代码。 ① 利用ISDU直接查看ADIRU代码 针对这个，后面如果再遇到怀疑是ADIRU信号问题的时候，可以联系让机组先看下P5 板惯导显示组件（ISDU）上显示的故障代码：
上面的DSPL SEL选择到HDG/STS（通常位置），下面的SYS DSPL可以选择到L/R来查看相应惯导的故障代码。如上图，当时面板上会显示左惯导有代码22，即对应的34-21022代码。
▲ 多个代码会使CLR键点亮，按压CLR键可以查看下一个代码 ② TAT的故障可能有时候是要加温才能发现 本例中试车时刚开始TAT温度信号也是好的，但是当加热到指示为99℃后，过了一会TAT1指示就无效了。
▲ 件号102AH2AG（非引气式）TAT探头CMM 34-18-52 如果是当前的稳定故障，可以直接测量TAT本体插针上的电阻来判断，如果不是稳定故障，可以将探头加热到99℃后，从ADIRU相应插钉处测量阻值。
TAT探头PIN 1是加热电压输入，2-5是TAT2（右ADIRU），3-4是TAT1（左ADIRU）。可以测量PIN 2/3/4/5对探头壳的绝缘电阻，然后比较PIN 2-5和PIN 3-4的阻值。
▲ TAT1→左ADIRU

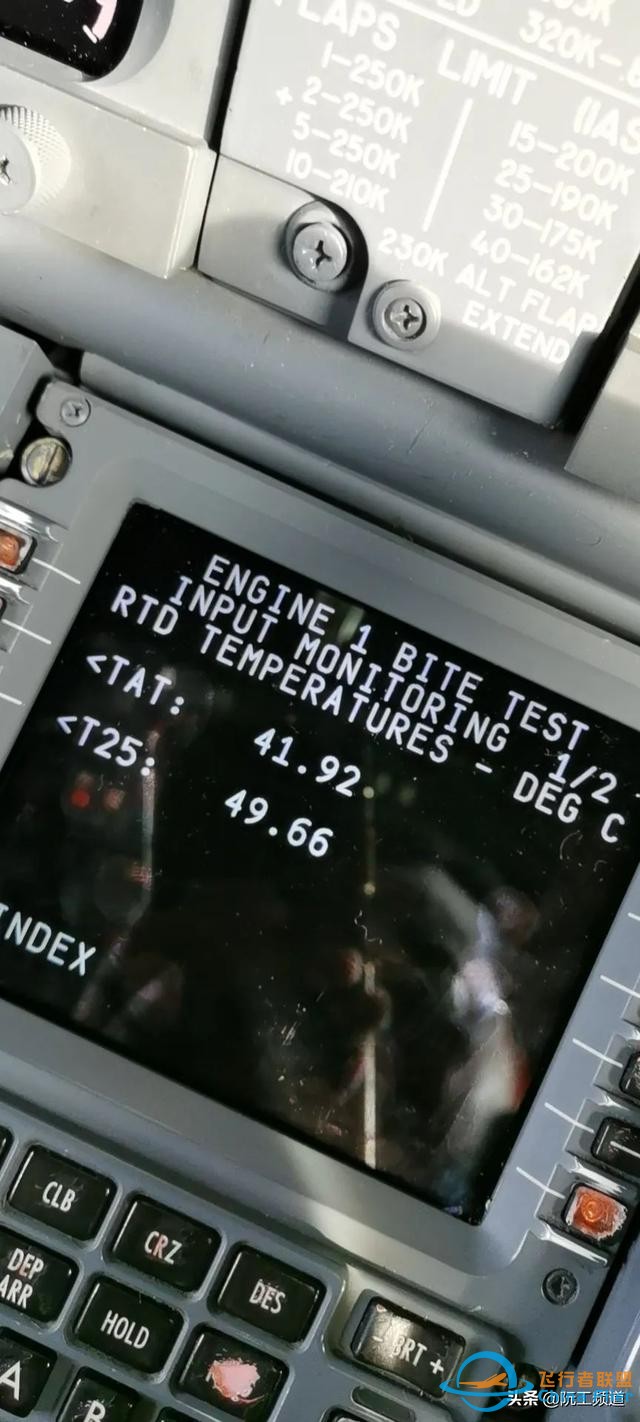

▲ TAT2→右ADIRU 通过发动机的输入监控页面可以看到TAT内部两个探头的读数：
按压TAT对应左行选键查看两个TAT读数：
发动机试车时也能进入查看：

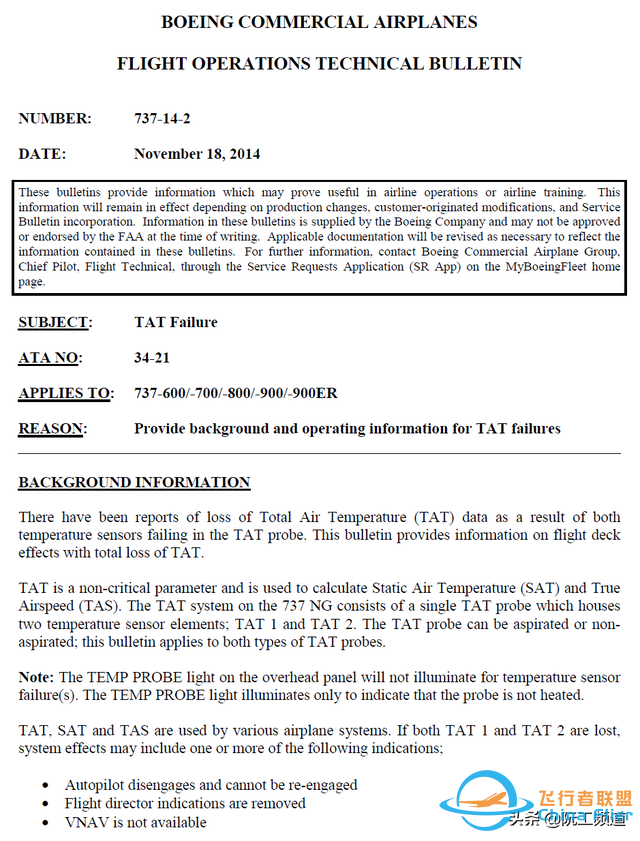

▲ 地面发动机不使用TAT数据，只使用自己的T12数据，所以只在地面出现并不会生成73-X171Y代码 发动机输入监控里的读数比ADIRU更能准确反映TAT的问题。 ③ 关于TAT失效后的现象 波音于2014年11月，曾经发布过一个飞行操作技术通告737-14-2：
下面简单翻译一下： 主题——TAT失效 背景信息： 据收到的报告，由于在总温探头上的两个温度传感器失效，造成了总温(TAT)数据丢失。本通告提供了关于TAT完全失效对飞行机组影响的信息。 TAT不是一个关键参数，用于计算静温(SAT)和真空速(TAS)。737 NG上的TAT系统是一个单一的TAT探头，里面有两个温度传感器元件：TAT 1和TAT 2。TAT探头可以是吸气式的，也可以是非吸式的；本通告对两种类型探头都适用。 注：P5头顶板上（防冰面板）的温度探头灯不会因为温度传感器失效而点亮。温度探头灯点亮只表示探头没有加热。 TAT、SAT和TAS被各种飞机系统所使用。如果TAT 1和TAT 2都丢失了，受到影响的系统可能出现以下一个或多个指示：
海拔高度，校准空速，垂直速度，地速和马赫指示不会受到TAT失效的影响。 以下是进一步的信息和说明： 飞行控制计算机（FCC）： “自动驾驶仪”和“飞行指引”不可用。机组应考虑这将对RVSM空域运行、RNP运行和进近着陆（包括低能见度运行）产生的影响。 自动油门（A / T）： 如果TAT不可用，A/T将按标准日条件使用温度。A/T使用CAS或Mach作为其主要空速输入，并且可以在没有TAT的情况下工作。 A/T LIM指示表明FMC没有向A/T系统提供N1限制值。A/T使用的是来自相应EEC 的降级的N1推力限制。 无论是自动飞行还是人工飞行，在起飞和爬升过程中都建议使用自动油门。在所有其他飞行阶段，只有当自动驾驶仪接通CMD时，才建议使用自动油门。 飞行管理计算机（FMC）： FMC将不会向A/T系统提供N1极限值（如上所述）；VNAV功能失效，FMC预测（燃油、ETA等）可能不可靠。 操作信息 TAT的丢失不会导致任何重大的飞机危险行为或危险处置特情。对于比较依赖TAT的系统有备份模式或足够的冗余，以在TAT故障的情况下，保持安全和飞行控制。 没有专门针对TAT失效的机组处置程序。当上述故障或现象出现时，机组应怀疑两个TAT温度传感器都失效了。机组人员应该评估系统对后续飞行的影响。应考虑到符合RVSM飞行的要求、燃油和性能预测、进近和着陆最低要求、在没有TAT和SAT读数的情况下确定是否存在结冰情况等因素。 TAT故障不应被误认为是冰晶结冰。探头结冰会导致TAT指示保持在0°C附近，而TAT 1和TAT 2 故障会导致TAT指示空白。 -------------------------------------- 以上是波音针对TAT探头内部的两个传感器（ADIRU1和ADIRU2）都失效的说明。 实际中可能遇到TAT探头内部的单个传感器失效的情况。以往发生的TAT内部一个传感器失效的案例： BXXXX，2018-07-30，副驾驶TAS指示故障，短停按FIM 73-28 TASK 808判断为TAT故障，更换TAT后测试正常。 BXXXX，2018-07-22 起飞后VNAV断开，出现A/T LIM。TAT数据显示不正常，左右TAS不一致。航后按FIM 73-28 TASK808判断为TAT故障，更换TAT后测试正常。 BXXXX，2016-06-29，起飞按TO/GA没有指引（双侧）一直到接通垂直方式和横滚方式之后右侧指引才工作，左侧指引盲降后才工作。测试ADIRU发现左ADIRU有故障代码34-21022，依据FIM 34-21 TASK 813进行故障隔离，判断为TAT探头故障 依据AMM34-21-06/401更换TAT探头，测试检查正常。 这些故障由于都是在空中出现的，所以都在EEC BITE/ADIRU BIET/DFCS BITE里记录了相应航段的故障代码，判断故障相对容易些。 推荐阅读：
