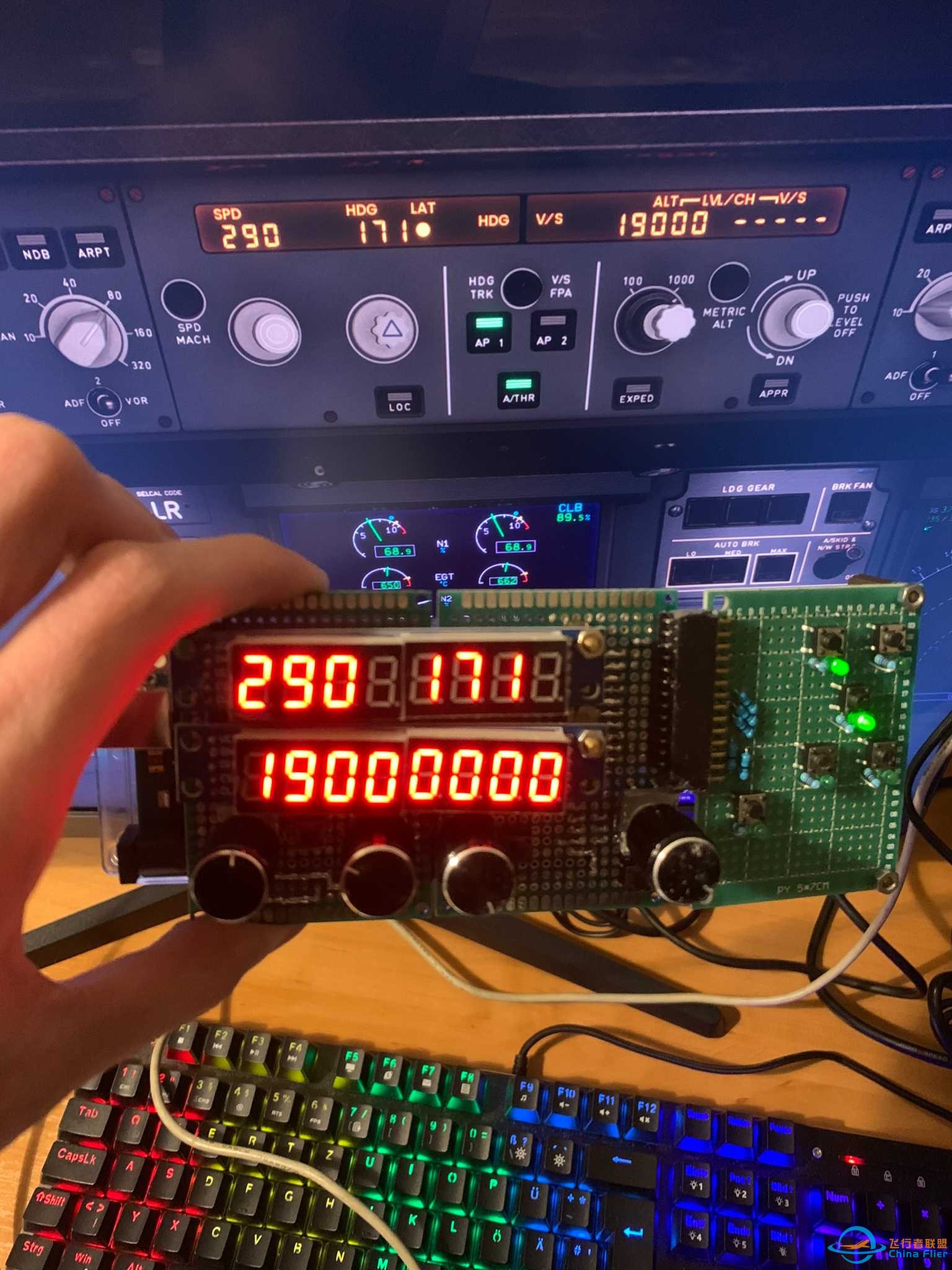

最近发现了一个超简单的cockpit制作教程（https://www.mobiflight.com/en/index.html），此项目为开源，软件层面不需要自己写一行代码，所有都已经封装好，硬件层面只要求中学级别的电路知识，进行电路连接。教程利用Arduino平台，结合一个开源的软件与游戏进行数据交换，从一个led(作为输出)，一个按键(作为输入)开始，一步一步地介绍如何搭建，支持MSFS2020和xplane。我花了两天时间，也搭了一个简单的A320的FCU面板，如图:

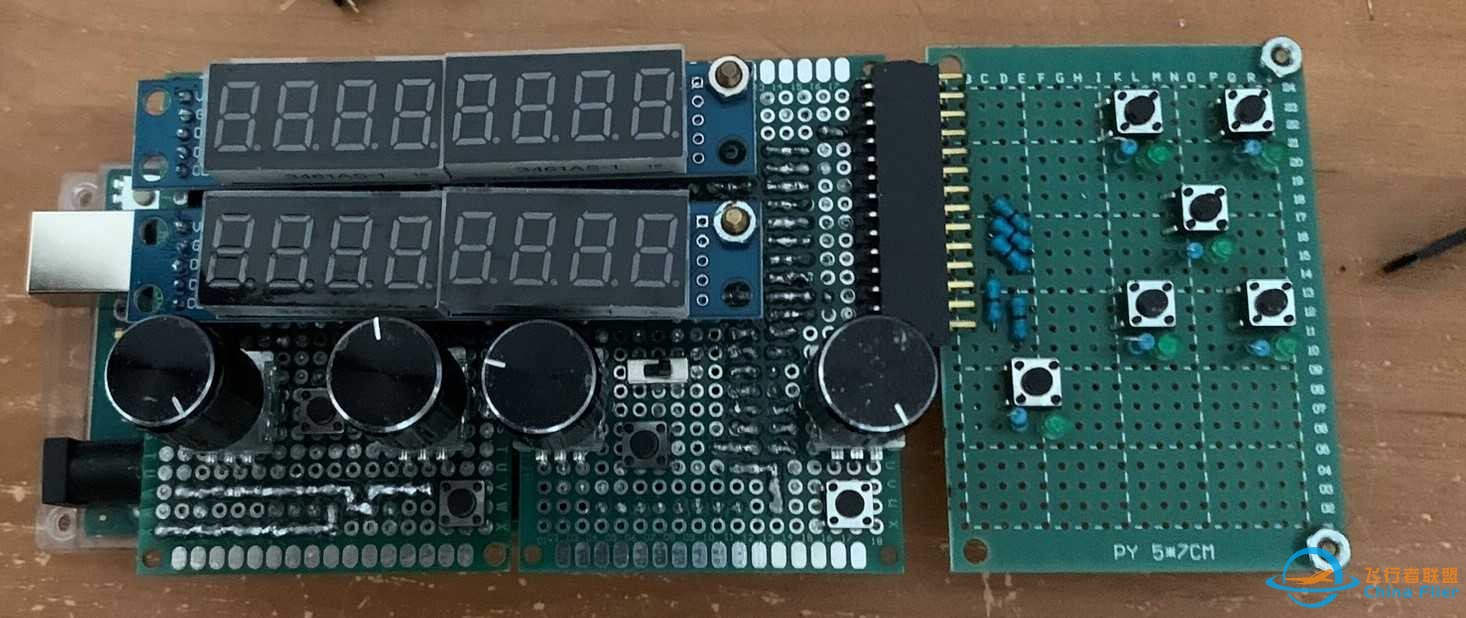

两个数码管模块用来显示空速，航向，高度及升降率，四个旋转编码器分别就是这些参数的输入，还有一些按键是Autopilot, Autothrottle等行为指令，当然你也可以自己决定想加入什么指令。这个软件支持MSFS2020上面的很多机型，尤其是为FBWa320和PMDG737提供了几百个指令，几乎真的可以摆脱鼠标操作了，就看你的硬件怎么样布局，让操作更舒服一些。下一步我打算画个好看一点的pcb，增加多一点输入选项。

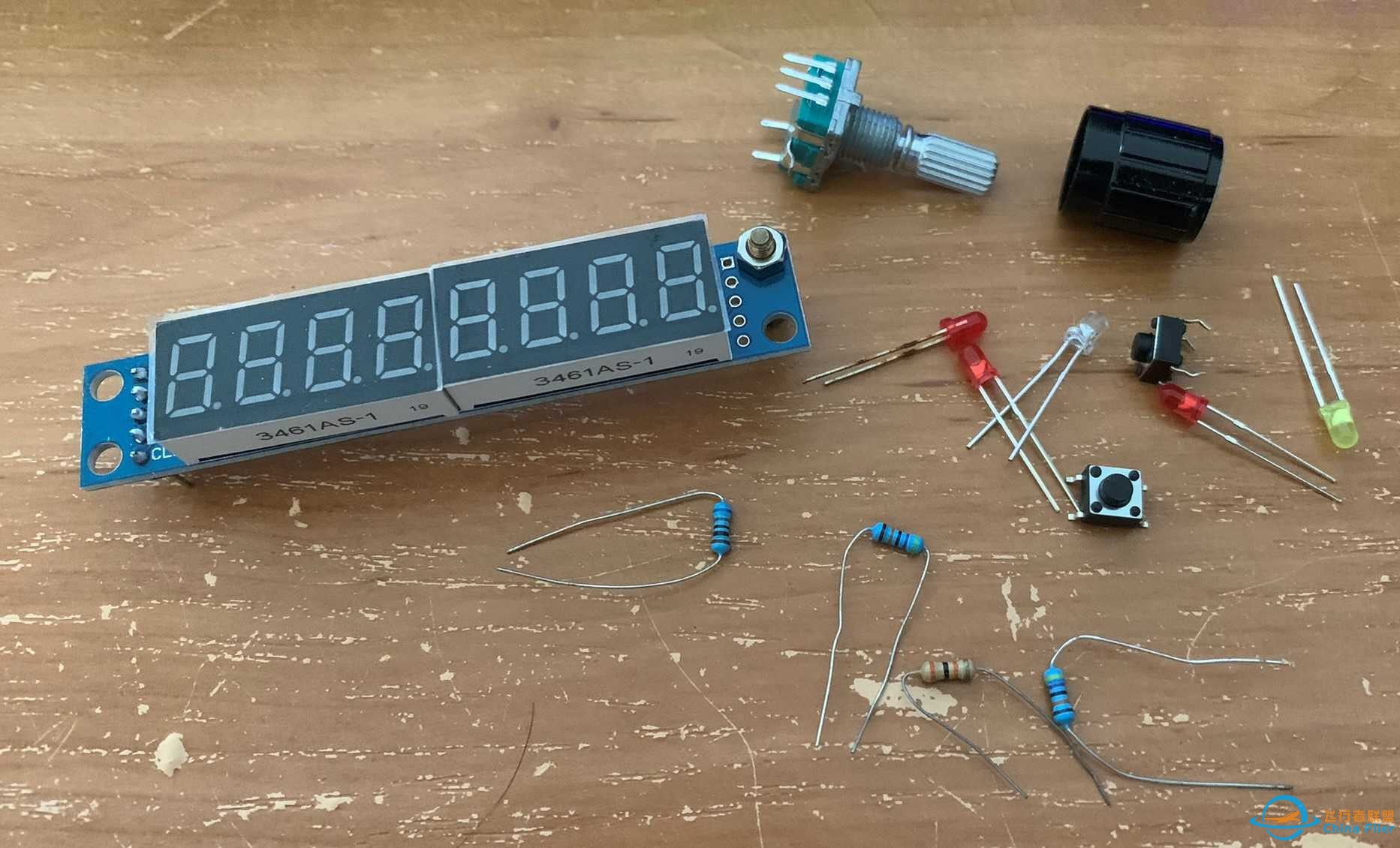

不知道有没人有兴趣，我简单说一下制作过程吧，希望可以抛砖引玉，看看有没有人有更好的制作。 1.软件准备：到官网(https://www.mobiflight.com/en/index.html)下载MobiFlight Connector软件，目前最新版本是9.6. 硬件准备：Arduino Mega 2560，Arduino Mega Pro Mini，Arduino Uno，Mega系列pin口数量多，适合这种项目。按照官网描述，其他Arduino的系列都不支持。另外还要准备一些轻触开关，数码管模块（例如基于MAX7219的），旋转编码器，LED，电阻等等。 当然还需要焊接工具，如果自己会画PCB固然好，如果不会就先用洞洞板自己焊接。

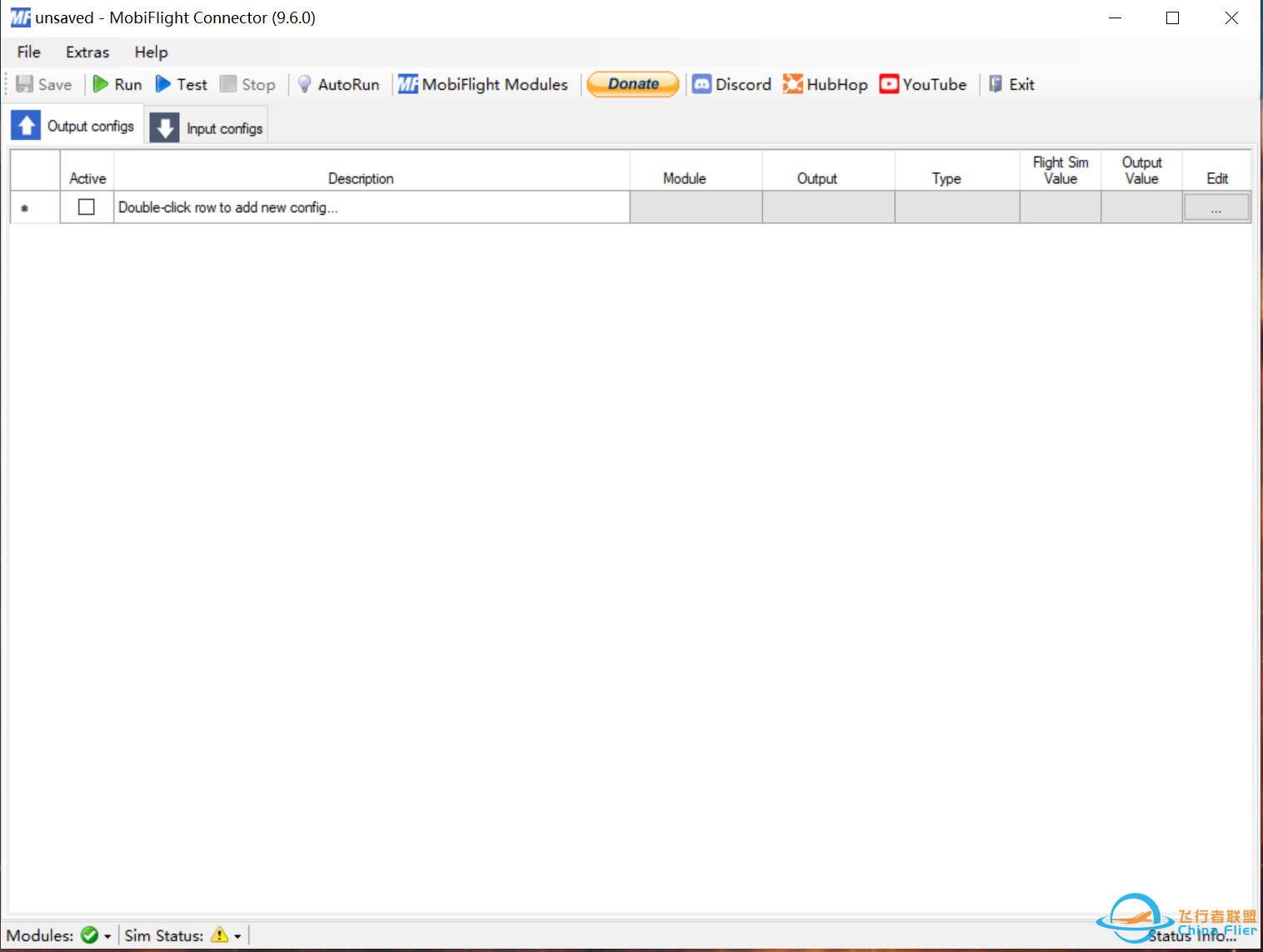

2.Firmware安装。连接Arduino与电脑，启动MF Connector，软件会将固件下载到Arduino中，这时候这个Arduino将变成一个专门用于游戏内数据与外部硬件交流的媒介。软件界面如图：

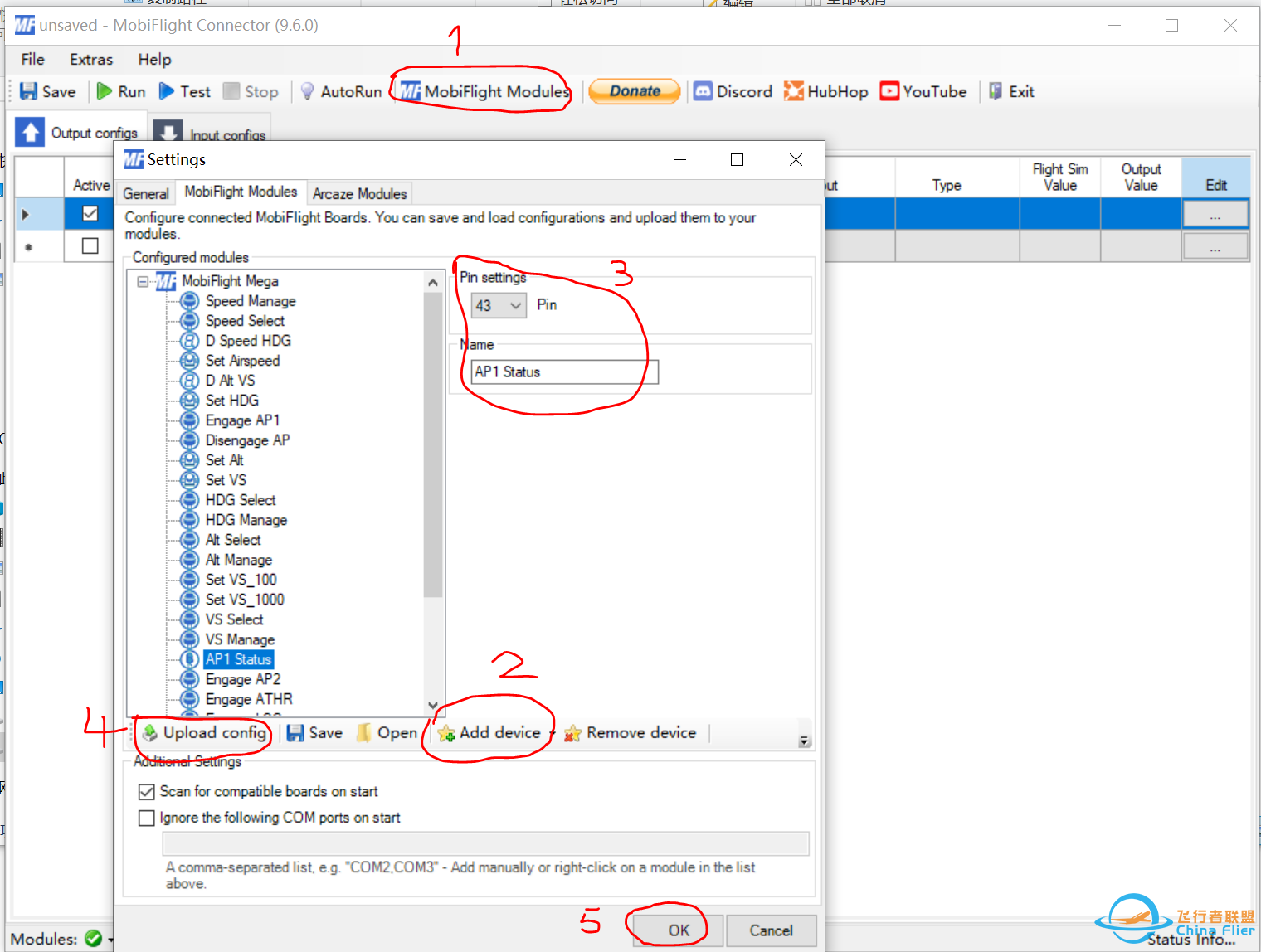

3.新建变量。点击MobiFlight Modules，打开Settings窗口，这里会显示系统所识别烧录固件之后的Arduino。点击Add device，这里可以选择外部硬件的种类，例如LED，数码管，按键，编码器，电位器等等，给它们适当的命名，这些就是软件使用的变量。之后upload config，将这些变量上载至Arduino，然后就可以点击ok退出，返回主界面。 例如这里新建了一个LED变量，名为AP1 Status，给它映射一个Arduino上的pin口，一般板上都自带一个测试LED，可以直接映射到此LED所连接的pin口（例如Mega 2560的pin13），用来显示Autopilot1的状态

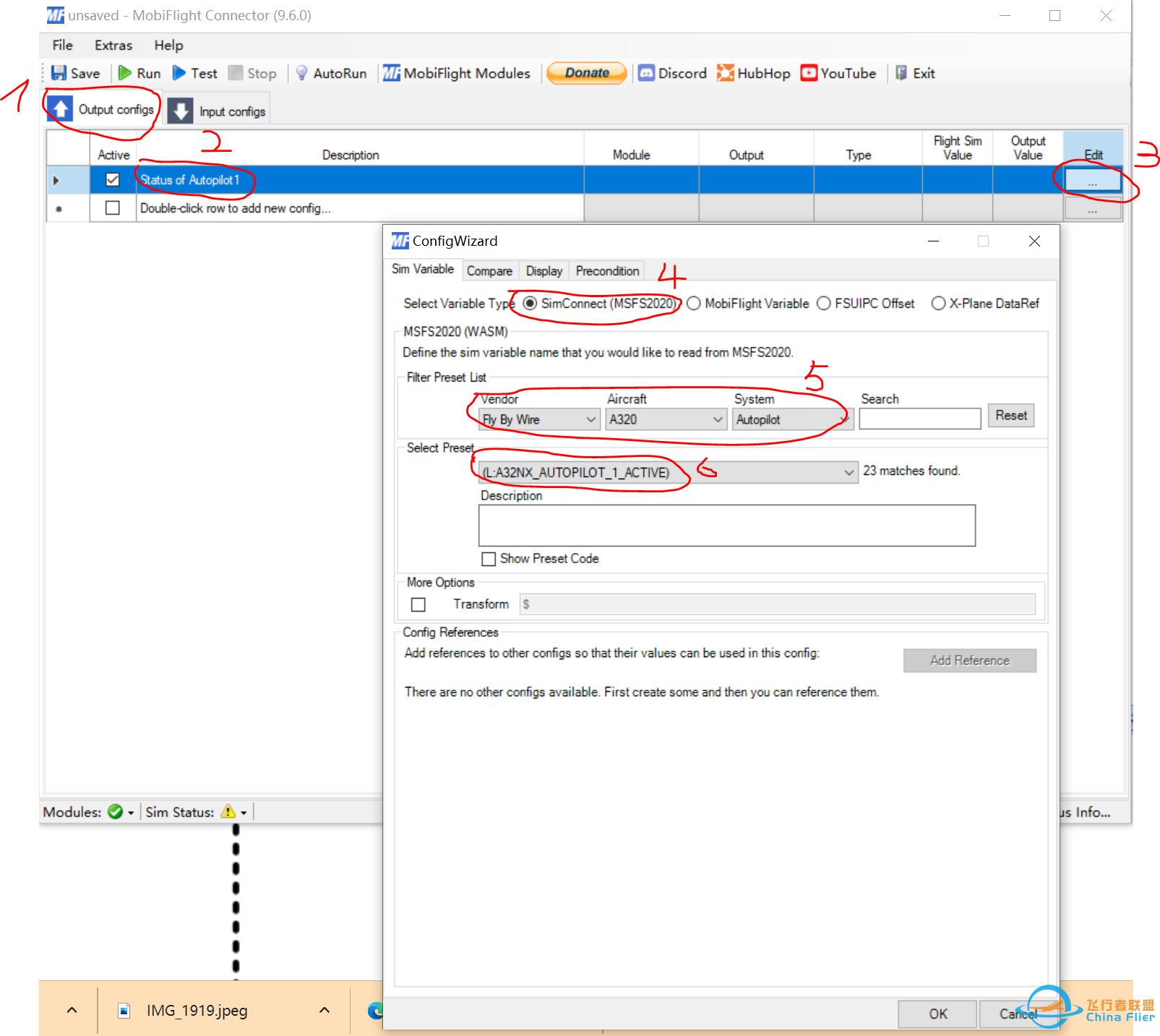

4.新建输入输出行为。在主界面中，通过Output configs和Input configs这两个标签页可以新建变量的行为。在Output configs中，首先在Description处输入备注，点击右边的Edit，打开Config界面，在Sim Variable标签页中选择SimConnect，然后在列表中选择想要设置的机型和行为。之后在Display标签页中选择输出显示的类型和变量，这样就将行为与变量互相连接起来了。另外还可以在下面的Test current settings中测试映射是否成功建立。 接着上面的例子，新建一个通过LED显示Autopilot1的激活状态的行为，并且进行测试，如下图：
点击Test后，应该可以看到板上的LED亮起，如果是的话说明建立成功，可以点击OK退出，否则就还需要检查一下 5.启动游戏进行测试。点击主界面中的Run，软件就会运行，启动MSFS2020, 新建飞行，这时候激活Autopilot1, 理论上就应该看到板上的LED也会亮起，说明设置成功。 官网上还有很多的教程，包括按键，数码管，编码器等等，设置流程和上面介绍的基本相同，只是官网教程使用的是旧版本的软件，在某些设置上可能有小出入。例如旧版本用的还是FSUIPC这个第三方插件，但在新版本中则使用MF Connector 自带的WASM模块，具体可见(https://github.com/MobiFlight/MobiFlight-Connector/wiki/MobiFlight-Connector-How-does-it-work) 我也只是简单尝试了一下这个软件，了解不深，欢迎留言交流。 |
