1.3–ASP-17VP光学瞄准具（PC）
ASP-17VP瞄准具
瞄准镜玻璃操纵杆
•向上：视线未锁定
•向下：视线锁定
当操纵杆解锁（向上）时，滚动鼠标滚轮以根据需要调整反射镜玻璃的位置
ASP-17VP瞄准器绿灯
自动测距开启时亮起
ASP-17VP瞄准红灯
在Mi-24P中不可操作
视窗模式选择器
•向上：自动，显示浮动十字线
•向下：手动
瞄准同步模式选择器
•向上：已同步。该模式为飞行员提供自动速度校正。这用于移动目标。在移动目标上按住瞄准十字线2–3秒，火控计算机将自动调整目标速度。
•向下：未同步。在自动测距模式下，风和侧滑计算由火控计算机执行（适用于固定目标）
固定瞄准十字线（Net）
浮动瞄准十字线
ASP-17VP瞄准黄灯
在最佳武器射程内亮起
ASP-17VP瞄准紫光
在Mi-24P中不可操作
目测工作（操作）灯
当执行了视线测试且视线按预期运行时亮起。
视距控制测试按钮
固定十字线灯选择器
•向上：选择主灯
•向下：选择备用灯
在固定十字线的主指示灯和备用指示灯之间切换。
浮动十字线灯选择器
•向上：选择主灯
•向下：选择备用灯
在浮动十字线的主指示灯和备用指示灯之间切换。
1.3–ASP-17VP光学瞄准具（PC）
目标基数（大小）和射程标度
•左刻度：以米为单位的目标尺寸
•右刻度：以公里为单位的范围
适用于自动测距模式
目标基准（尺寸）设置刻度盘
瞄准浮动十字线仰角校正设置旋钮
用于手动模式。
•左转=向下
•右转=向上
视线浮动十字线仰角校正设置（度）
武器选择灯
•USLP (КМГ): KMGU-2 (КМГУ-2) 集束弹药分配器
•FXD MG (ГУВ): GUV-8700 (ГУВ-8700)火炮吊舱或AP-30自动榴弹发射器吊舱
•空白：未使用
•炸弹 (БОМБЫ)：碎片炸弹和集束炸弹
•30：固定式30毫米双管加农炮（GSh-2-30K）
•RKT（HPC）：非制导火箭吊舱或S-24B火箭
瞄准具浮动十字线方位角校正设置旋钮
用于手动模式
•左转=左转
•右转=右转
瞄准固定十字线（Net网）亮度控制旋钮
瞄准具浮动十字线方位角校正设置（mils）
浮动十字线亮度控制旋钮
1.3–ASP-17VP光学瞄准具（PC）

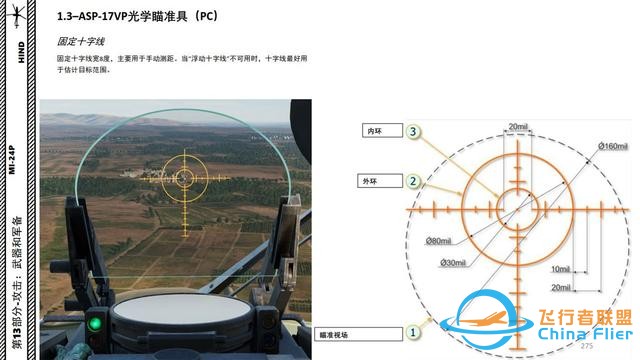

固定十字线
固定十字线宽8度，主要用于手动测距。当“浮动十字线”不可用时，十字线最好用于估计目标范围。
1.3–ASP-17VP光学瞄准具（PC）
目标测距-固定十字线
现在…我们怎么知道目标在射程内？通常，您首先选择一个射程/距离（例如，2000米），然后将固定瞄准具放置在目标上并接近，直到它符合所需射程的“mils”（毫弧度，即角度）参考标记。
举个例子，让我们看一个T-72坦克，它有7米长。
三角学中有一条规则，规定“在直角三角形中，一个角的切线（tan）是相对边的长度除以相邻边的长度”。对于非常小的角，可以进行简化。我不需要你计算了，但底线是：
当目标位于20密耳线之间时，你的射程为350米，通常距离目标太近。2000米左右的良好射程更合适，这意味着目标应在3.5密耳范围内，这大约是20密耳参考标记的五分之一。
1.3–ASP-17VP光学瞄准具（PC）

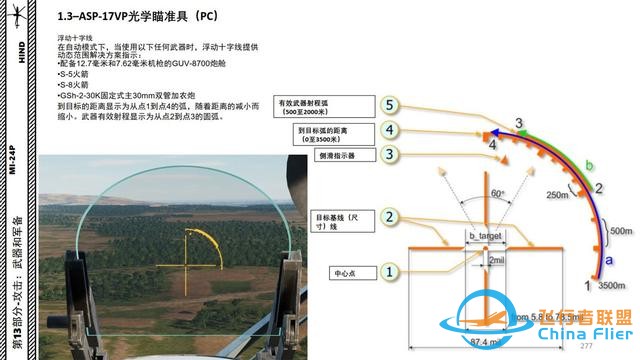

浮动十字线
在自动模式下，当使用以下任何武器时，浮动十字线提供动态范围解决方案指示：
•配备12.7毫米和7.62毫米机枪的GUV-8700炮舱
•S-5火箭
•S-8火箭
•GSh-2-30K固定式主30mm双管加农炮
到目标的距离显示为从点1到点4的弧，随着距离的减小而缩小。武器有效射程显示为从点2到点3的圆弧。
中心点
目标基线（尺寸）线
侧滑指示器
到目标弧的距离
（0至3500米）
有效武器射程弧
（500至2000米） 科技教育 请搜索： DCS 中文指南 |
