DCS UH 1H Huey休伊直升机 中文飞行手册 6.3交流供电系统

2023-2-28 10:39| 发布者: lzzoob 1140 1

摘要: A.主发电机开关主发电机开关(图6.5)位于头顶控制台直流电源面板上。在接通位置,主发电机向配电系统供电。复位位置弹簧加载到关闭位置。瞬间将开关保持在复位位置将使主发电机复位。关闭位置将发电机与系统隔离。 ...

DCS UH 1H Huey休伊直升机 中文飞行手册 6.3交流供电系统-172

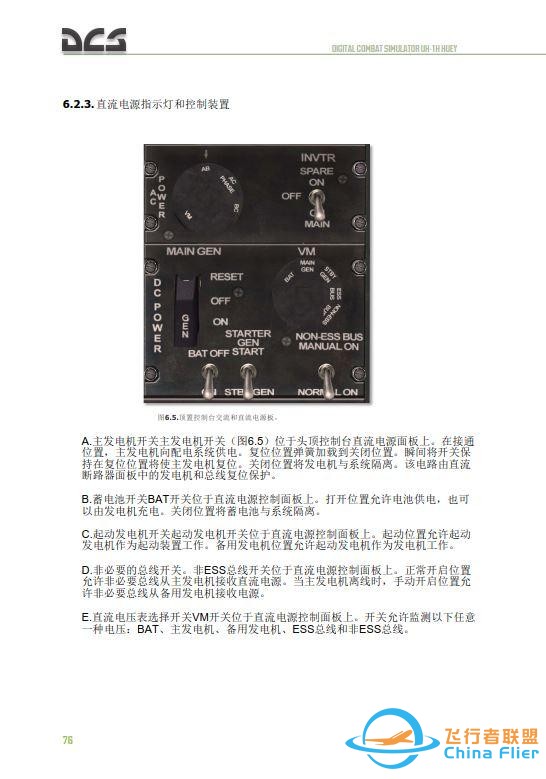

A.主发电机开关主发电机开关(图6.5)位于头顶控制台直流电源面板上。在接通位置,主发电机向配电系统供电。复位位置弹簧加载到关闭位置。瞬间将开关保持在复位位置将使主发电机复位。关闭位置将发电机与系统隔离。该电路由直流断路器面板中的发电机和总线复位保护。

B.蓄电池开关BAT开关位于直流电源控制面板上。打开位置允许电池供电,也可以由发电机充电。关闭位置将蓄电池与系统隔离。

C.起动发电机开关起动发电机开关位于直流电源控制面板上。起动位置允许起动发电机作为起动装置工作。备用发电机位置允许起动发电机作为发电机工作。

D.非必要的总线开关。非ESS总线开关位于直流电源控制面板上。正常开启位置允许非必要总线从主发电机接收直流电源。当主发电机离线时,手动开启位置允许非必要总线从备用发电机接收电源。

E.直流电压表选择开关VM开关位于直流电源控制面板上。开关允许监测以下任意一种电压:BAT、主发电机、备用发电机、ESS总线和非ESS总线。


DCS UH 1H Huey休伊直升机 中文飞行手册 6.3交流供电系统-7296

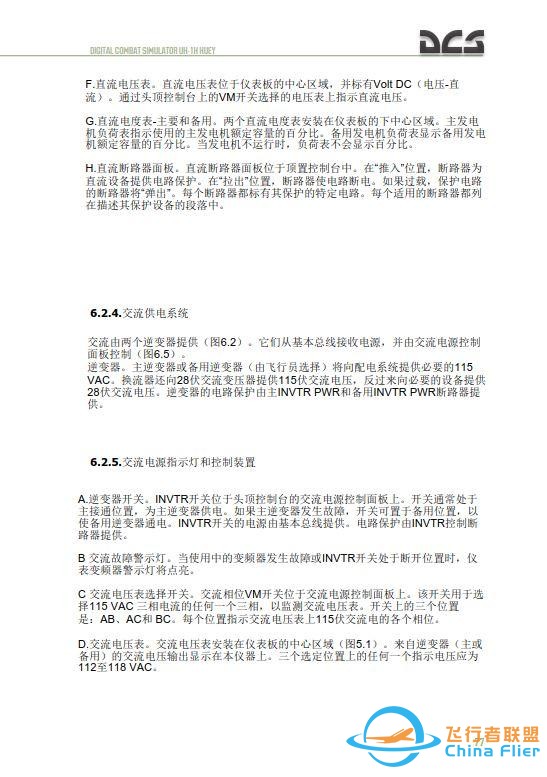

F.直流电压表。直流电压表位于仪表板的中心区域,并标有Volt DC(电压-直流)。通过头顶控制台上的VM开关选择的电压表上指示直流电压。

G.直流电度表-主要和备用。两个直流电度表安装在仪表板的下中心区域。主发电机负荷表指示使用的主发电机额定容量的百分比。备用发电机负荷表显示备用发电机额定容量的百分比。当发电机不运行时,负荷表不会显示百分比。

H.直流断路器面板。直流断路器面板位于顶置控制台中。在“推入”位置,断路器为直流设备提供电路保护。在“拉出”位置,断路器使电路断电。如果过载,保护电路的断路器将“弹出”。每个断路器都标有其保护的特定电路。每个适用的断路器都列在描述其保护设备的段落中。

6.2.4.交流供电系统

交流由两个逆变器提供(图6.2)。它们从基本总线接收电源,并由交流电源控制面板控制(图6.5)。

逆变器。主逆变器或备用逆变器(由飞行员选择)将向配电系统提供必要的115 VAC。换流器还向28伏交流变压器提供115伏交流电压,反过来向必要的设备提供28伏交流电压。逆变器的电路保护由主invtr pwr和备用invtr pwr断路器提供。


DCS UH 1H Huey休伊直升机 中文飞行手册 6.3交流供电系统-4579
