背景 近期新330飞机执飞北美航线，机组多次反应ATC DATALINK故障，导致CPDLC功能失效，机组只能用语音方式与空管通讯，增加工作负荷，重置ATSU无效。该故障集中反映在北美航线等国际航线，涉及到的飞机有超过6架，目前故障集中爆发原因不明，待工程进一步调查。 故障现象 地面会有以下故障信息： 1.上ECAM显示 DATALINK ATC FAULT ATC COM VOICE ONLY 2.左右DCDU显示 NO DATA 3.MCDU ATC COMM 显示 NOT AVAILABLE 4.ATSU主菜单选项无 ATC COMM显示（重置ATSU跳开关有时会闪烁） PFR有ATC DATALINK信息
ECAM上警告信息
MCDU ATC COMM页面无法进入
排故步骤 1.排故依据 参考TSM46-21-00-810-873-A Failure of the ATC Applications 2.装载 ATC应用软件 参考AMM 46-21-00-970-064-F.C 按顺序装载ATC软件25TX,23TX,35TX 注： ①如果ATSU的 INTERFACE 20TX软件正常，ATC软件可以独立装载 ②软件35TX包含两张软盘，只要装完第一张盘便会显示TRANSFER COMPLETED，经过多次验证，说明这种情况下说明35TX装载完毕。
验证ATC DATALINK功能 装载完ATC软件后故障信息会消失，ATC COMM菜单可以进去，ATSU系统BITE测试正常(有时会有HFDR信息，因HFDR地面不可用，属正常现象)。为了进一步确认故障排除,地面还需要对ATC DATALINK进行验证，以请求放行为例，操作步骤如下： 1.MCDU进入 ATC COMM 页面，翻页进入 DEPART REQ选项，输入航班号、起飞目的 地、ATIS代码信息，确认完毕后按压REQ DISPL生成放行请求。 2.任意一部DCDU选择SEND，发送放行请求 3.等待答复，收到回复信息后遮光板上ATC MSG会闪亮，扬声器会有音响提示，DCDU 会有具体信息内容 结论：ATC DATALINK 发送、接收信息正常 DEPART 请求中输入相关信息

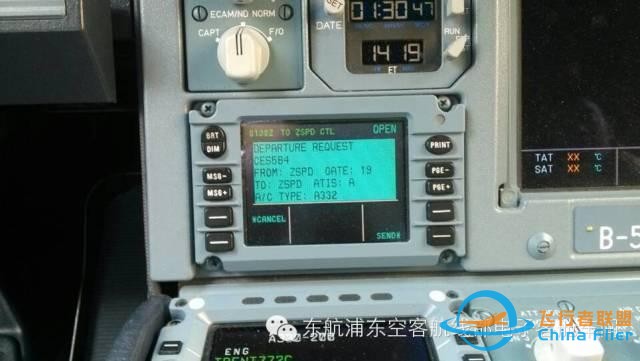

按压DCDU发送信息
收到信息 有音响和目视提醒
结束语 以上方法作为临时的排故参考，针对执行北美航线的短停、航前飞机，能够快速有效的解决ATC DATALINK不可用的问题。故障具体原因，还有待进一步调查，因此在排故过程中还需要打印PFR，TSD， LRU ID等数据，帮助工程采集有关数据。 来自：东航浦东空客航线部电子客舱车间 |
