飞机有两个多用途彩色显示器（MPCD）。MPCD的显示系统数据、传感器和武器信息以彩色格式显示。MPCD有20个外围按钮，驾驶员可通过该按钮控制待显示的武器系统、传感器和数据。图例位于每个按钮的旁边，以通知飞行员可选择的模式和选项，以操作机载雷达、飞行情报机、导航和武器系统。 按钮从显示器左侧的上按钮逆时针编号为1至20，到显示器顶部的左侧按钮（图5）。 按钮8，显示底部的“中心”按钮，始终选择主菜单，除非主菜单已经显示，在这种情况下，它将显示紧急页面。手册的其他部分介绍了各种显示和选项的使用，其中涉及受影响的系统。 要打开MPCD，您必须单击OFF/NGT或DAY/AUT开关。 要关闭它，您必须单击OFF/NGT开关。
MPCD主菜单有以下选项： 1HUD：打开HUD页面，您可以选择使用TRUE真航向还是MAG磁航向。 2STRS：打开Stores储存页面，在那里你可以看到飞机的武器装载并选择要使用的武器。 3RDR：打开雷达页面。它在A/G雷达上以合成孔径图（MAP）模式初始化。任何时候只能激活一种雷达模式。 4EHSD：打开水平态势显示和INS页面。为使其有效，INS必须处于NAV、IFA或GYRO陀螺仪模式。SEA和INS GND模式将显示校准页面。 5FLIR：将打开FLIR页面。在FSX中，一个2D FLIR仪表将与外部摄像机视图一起出现在左上角。在prepar3d中，相机视图将出现在MPDC中。 6空白。 7空白。 8EMER:打开应急指令页。如果已选择任何其他选项这将成为允许您返回MENU主菜单的菜单选项。
喷嘴控制杆 喷嘴由油门内侧象限中的操纵杆控制。当操纵杆完全向前靠着象限前端的止动块时，喷嘴完全向后，当操纵杆向后移动时，喷嘴向下旋转。发动机基准面与机身基准面成1.5°。因此，悬停时的喷嘴角度与发动机基准面成85°。可选择98.5°的喷嘴制动位置。选定的喷嘴角度显示在挡块旁边的刻度上。如果襟翼开关处于STOL，襟翼随喷嘴移动。请参阅本节中的流程。

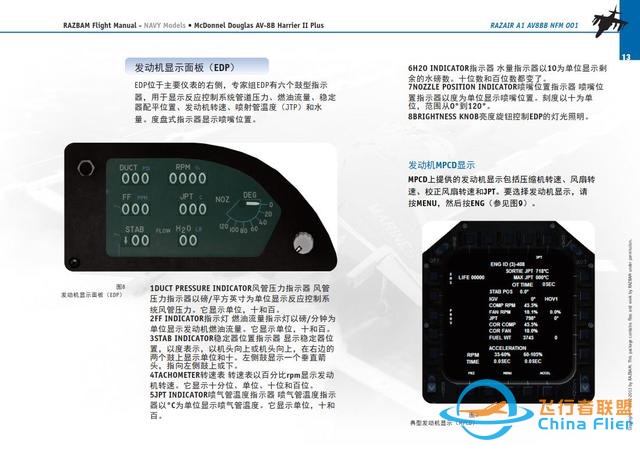

EDP位于主要仪表的右侧，专家组EDP有六个鼓型指示器，用于显示反应控制系统管道压力、燃油流量、稳定器配平位置、发动机转速、喷射管温度（JTP）和水量。度盘式指示器显示喷嘴位置。 1DUCT PRESSURE INDICATOR风管压力指示器 风管压力指示器以磅/平方英寸为单位显示反应控制系统风管压力。它显示单位，十和百。 2FF INDICATOR指示灯 燃油流量指示灯以磅/分钟为单位显示发动机燃油流量。它显示单位，十和百。 3STAB INDICATOR稳定器位置指示器 显示稳定器位置，以度表示，以机头向上或机头向上，在右边的两个鼓上显示单位和十。左侧鼓显示一个垂直箭头，指向左侧鼓上或下。 4TACHOMETER转速表 转速表以百分比rpm显示发动机转速。它显示十分位、单位、十位和百位。 5JPT INDICATOR喷气管温度指示器 喷气管温度指示器以°C为单位显示喷气管温度。它显示单位，十和百。 |
