2-AN/APG-68火控雷达（FCR） 2.1.1–空对空雷达显示和性能 空对空雷达使用B-Scope表示法，它是从上到下观察你面前的东西。 雷达数据可显示在FCR（火控雷达）页面和HUD（平视显示器）上。 FCR电源开关必须设置为FWD，主模式需要设置为A-A（空对空），以便雷达正常工作。注意，当飞机在地面时，FCR被禁止。 ACQ（采集）光标 FCR（火控雷达）页 FCR（火控雷达）电源开关 HUD（抬头显示器）
您可以使用雷达光标/启用开关切换雷达。这将移动FCR页面上的ACQ（采集）光标。 油门上的Radar Antenna Elevation雷达天线仰角旋钮用于控制雷达垂直扫描的位置。 DMS（显示管理开关）用于选择哪个显示器（多功能显示器或平视显示器）是当前感兴趣的传感器（SOI）。 TMS（目标管理开关）用于RWS（搜索测距）聚光灯、目标拒绝、目标询问、TWS（边跟踪边扫描）错误步进和RWS/TWS交换功能。 TMS UP用于雷达锁定目标 TMS DOWN用于解锁锁定目标 Expand展开/FOV视野按钮用于在雷达屏幕的特定部分“展开”（放大）。 DOGFIGHT格斗开关用于为格斗模式（用于火炮和空对空导弹发射）或导弹超控模式（仅用于空空导弹发射）选择HUD符号。

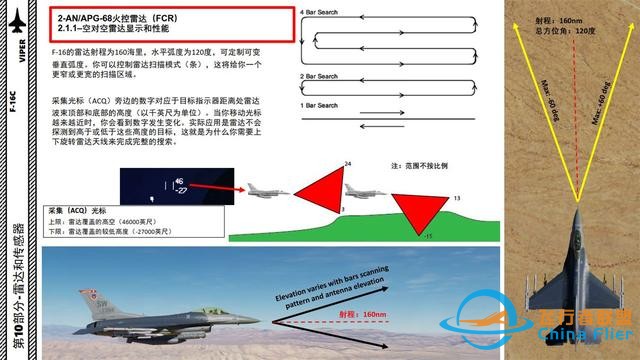

F-16的雷达射程为160海里，水平弧度为120度，可定制可变垂直弧度。你可以控制雷达扫描模式（条），这将给你一个更窄或更宽的扫描区域。 采集光标（ACQ）旁边的数字对应于目标指示器距离处雷达波束顶部和底部的高度（以千英尺为单位）。当你移动光标越来越近时，你会看到数字发生变化。实际应用是雷达不会探测到高于或低于这些高度的目标，这就是为什么你需要上下旋转雷达天线来完成完整的搜索。
采集（ACQ）光标 上限：雷达覆盖的高空（46000英尺） 下限：雷达覆盖的较低高度（-27000英尺） 天线仰角符号 雷达接触 根据方位角和距离标度，我们可以推断出接触面在我们前方44海里，在我们右侧15度处 |
