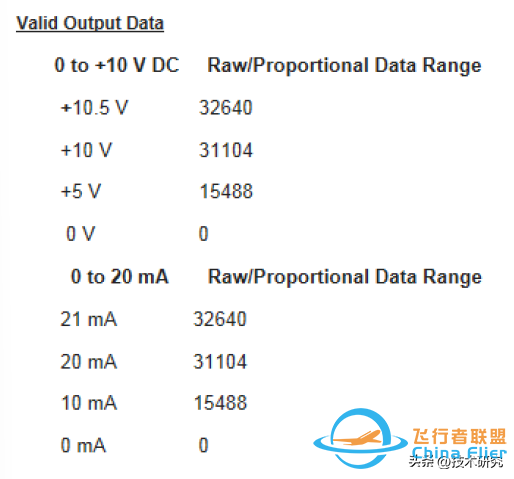

模拟量模块的最大最小值本身在硬件手册中是有详细描述，但为了大家能够方便查找，我将一些常用模块的数值范围整理一下，希望能帮到大家。后续会继续更新，请大家持续关注！ 首先给大家讲一下模拟量转换公式： 利用相似三角形比例原理可推导模拟量转换工程量转换公式： (Ov-Osl)/(Osh-Osl)=(Iv-Isl)/(Ish-Isl) 公式经过换算化简后得到： Ov= (Osh-Osl)*(Iv-Isl)/(Ish-Isl) Osl Ov：模拟量转换后的工程量 Iv：对应模拟量通道的模拟量输入值 Osh：工程量的上限 Osl：工程量的下限 Ish：数字量的上限 Isl：数字量的下限 1769系列模拟量模块 1、1769-OF8C.1769-OF8V,1769-OF4CI,1769-OF4VI
2、1769-OF4
3、1769-IF4/OF2
4、1769-IF8
5、1769-IF4I
6、1769-IF4
7、1769-IF16V,1769-IF16C
Micro系列 1、1762-IF4
2、1769-OF4
SLC系列 1、1746-NI4.1746-NI8
|
